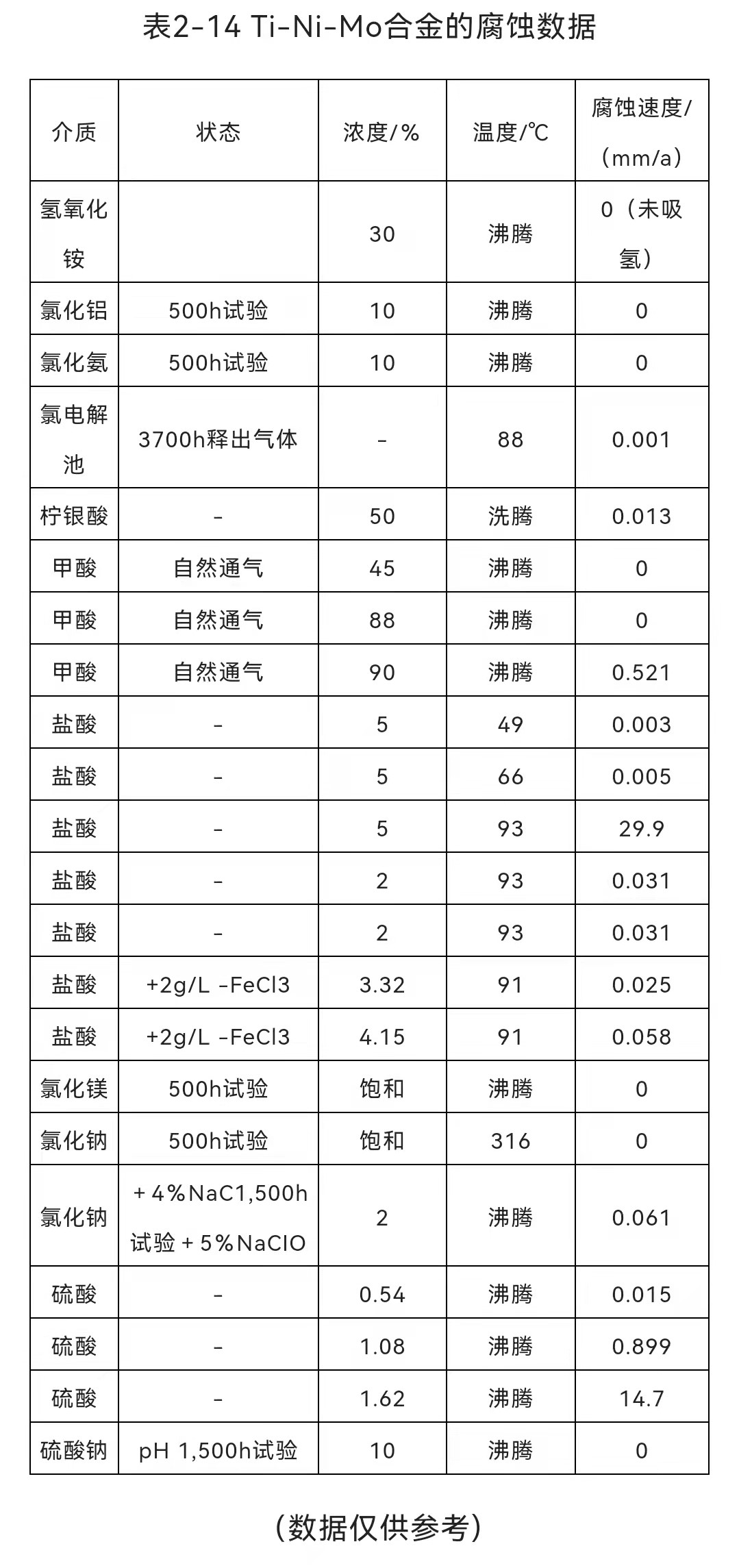

TA10Ti0.8Ni-0.3Mo钛合金腐蚀数据表

信息摘要： TA10(Ti-0.3Mo-0.8Ni) 钛合金是一种耐蚀钛合金，是为了改善纯钛的缝隙腐蚀性能而研制的近α合金，该合金中含有0.3%Mo和0.8%Ni，不仅强化了合金，而且对高温、低pH值氯化物或弱还原性酸具有良好的抗缝隙腐蚀性能，其耐蚀性显著优于纯钛而接近TA9合金。TA10合金还具有良好的工艺塑性和焊接性能，在化工行业已经得到了广泛的应用。该合金可在退火状态下使用，其主要产品有板材、棒材、管材、锻件和丝材等。国外相近牌号Gr.12（美国）。密度4.54g/m3,室温弹性模量103~107GPa，硬度HB180～215，相变点890±15℃。耐蚀性能：镍提高了钛在盐酸溶液中的抗缝隙腐蚀能力，但在还原性酸中，Ti-Ni合金的耐蚀性反而低于纯钛。在Ti-Ni合金中适当加入钼可提高其在还原介质中的耐蚀性能。
